猴車托繩輪工作原理

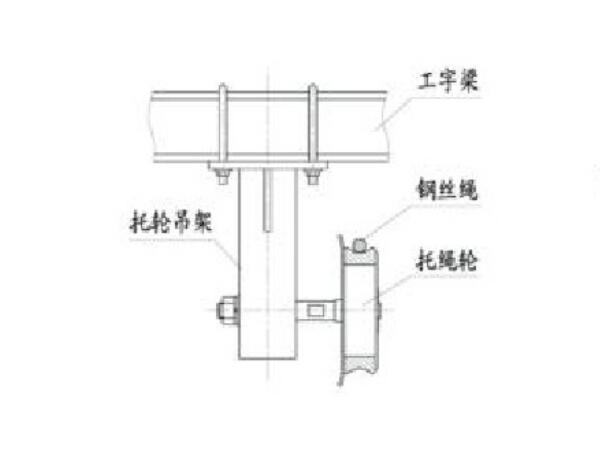

　　將鋼絲繩安裝在驅動輪、托（壓）繩輪和尾輪上，并經設有重錘的張緊裝置拉緊后，由驅動裝置的電動機輸出動力帶動減速機上的驅動輪和鋼絲繩作循環無極運行，吊椅則通過抱索器與鋼絲繩鎖緊在運行的鋼絲繩上，隨鋼絲繩上行或下行，從而實現輸送礦工的目的。其中鋼絲繩通過尾部張緊裝置張緊后，以維持鋼絲繩在托繩輪之間的撓度和張力。

猴車托繩輪結構

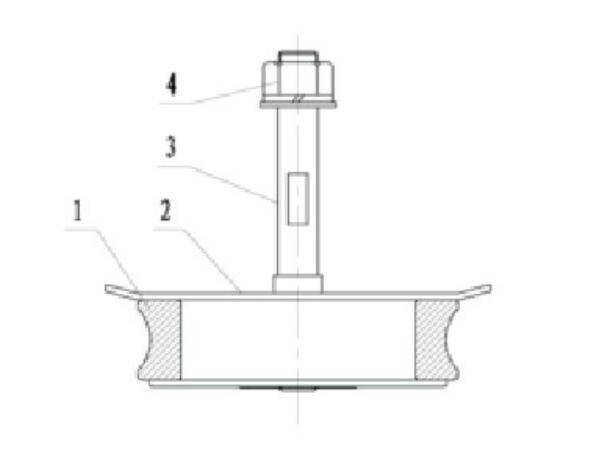

　　猴車托繩輪由輪體（1）、輪蓋（2）、軸（3）、緊固件（4）等組成，規格有175、180、188、200、210、240、280 (mm)等，也可根據客戶需求加工。

　　

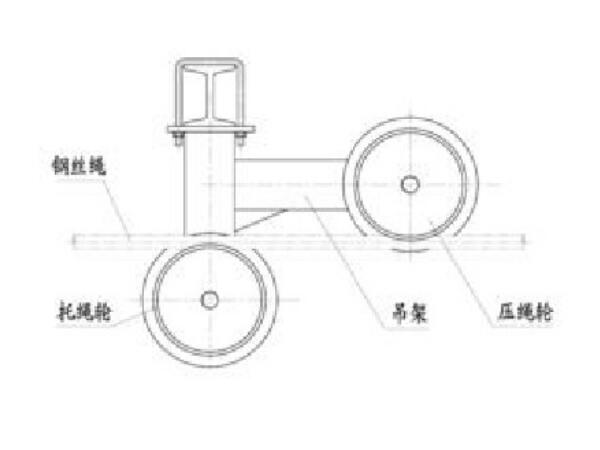

　　由于托繩輪受力大小和角度不同，有單、雙等不同托繩輪。托繩裝置主要由托輪吊架和托繩輪等組成，托繩裝置主要包括單托輪和托壓輪，輪體是鑄鐵制造的，輪體內安裝一對滾動軸承。猴車雙托輪規格可分為∮180、∮200、∮240三種不同規格，根據鋼絲繩大小、抱索器樣式及托壓輪分布結構來進行配比。　

托繩輪使用注意事項

　　1、為防止運載索在運行中發生向內跳索而發生事故，其內側輪緣要高于外側或在吊架上設置擋板。
　　
　　2、托輪輪襯應是耐磨、防靜電、阻燃材料制造的可更換的輪襯，當輪襯磨損三分之二（即余厚為三分之一厚度）厚度時，應及時更換輪襯。
　　
　　3、托輪吊架由方鋼管或槽鋼制作，并在變坡點全部做成上下可調式，這樣便于現場安裝和調試。
